1、用途
  液力传动内燃机车，采用电换档控制器，可以实现“起动变扭器”（简称I档）和“运转变扭器”（简称II档）之间的自动转换。在机车牵引运行中，变扭器始终工作在高效区域，无须司机手动更换档位，使司机劳动强度下降，同时又使机车多拉快跑，节省能源，提高了经济效益。另外，本控制器在机车超过其构造速度运行时，可发出报警信号，控制操纵台上的信号灯及音响装置。
  此电换档控制器同时适用机车两种工况。如机车有“调车”和“运转”两种工况时，只需拨动控制器面板标牌下的开关，即可达到所用工况的控制要求。
2、主要技术参数
工作电压：I 型24V±0.5V II 型 110V±2V
换档误差：±4%
返回系数：K=5%-10%
3、外型尺寸：
长×宽×高=240×170×100（mm）

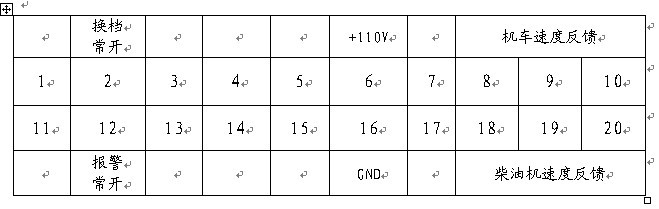

4、插头对外引线图：
