一． 概述
1.1 用途

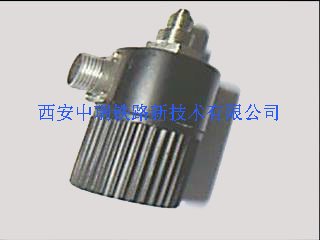

压力变送器CY-YZ-10用于内燃机车检测燃油和滑油压力。作为一次仪表，它能将压力转变为0－10mA的直流电流输出，与装在司机室操纵台上的二次仪表（电测压力表）配套向司机显示压力的大小。
1.2 产品特点
机车压力变送器CY-YZ-10体积小、重量轻、抗振动、密封性好、精度高、寿命长、线性度好，和二次仪表配套使用时，无需配对联调。这些特点都是原GY－10压力传感器所不具备的。
1.3 适用标准
TB／T1333机车电器基本技术条件
二。技术参数
电源电压： 24VDC（变动范围19～28V）
测量范围： 0～1000kpa
输 出： 0～10mADC
综合精度： 1％F．S
输出阻抗： ≤ 100Ω
功 耗： ≤1W
过载压力（超量程压力）：≤500kpa
三。调试说明
连接插头接线
1---电源正极
2---输出正极
3---电源及输出公共地线
四。使用注意事项
4．1 介质应不含对铜及不锈钢有腐蚀性的物质。
4．2 变送器使用时，应定期进行检定，每三个月一次。
4．3 安装变送器的机车上，所有电器的线圈都应安装过电压抑制器，以防止电器分断时的过电压损坏变送器。
