1.1 机油泵

1.1.1 机油泵结构简述

4-240JY型机油泵流量为45m³/h的齿轮机油泵，安装于自由端输出法兰的正下方，它由泵体、主动齿轮、从动齿轮、前后座板、左右旋轴套等组成，主、从动齿轮直接啮合，见图1-1，图1-2。主、从动齿轮模数为10，齿数为10。机油泵传动齿轮模数为6，齿数为38，内孔以1：50的锥度，压装在主动齿轮轴的轴头上，压装行程为5mm。泵传动装置中的泵主动齿轮与它相啮合，带动机油泵转动，齿轮材质为S45C碳钢。

机油泵的主要技术参数如下：

额定转速                     1420r/min

额定流量                      45m³/h

出口油压                        0.9MPa

1.1.2 机油泵中修时检修要求

1 泵体、轴、齿轮及轴承座板不许有裂纹，泵体内壁、齿轮端面及轴承座板的轻微拉伤须修整光滑。

2 机油泵主、从动齿轮齿顶对齿轮轴轴线的径向跳动为0.04mm。齿轮内端面与前座板安装面之间的距离为50.5±0.5mm。

3 泵组装后转动须灵活。

4 机油泵检修后进行性能及密封性试验，参数符合表1-1的规定。

表1-1  机油泵试验要求

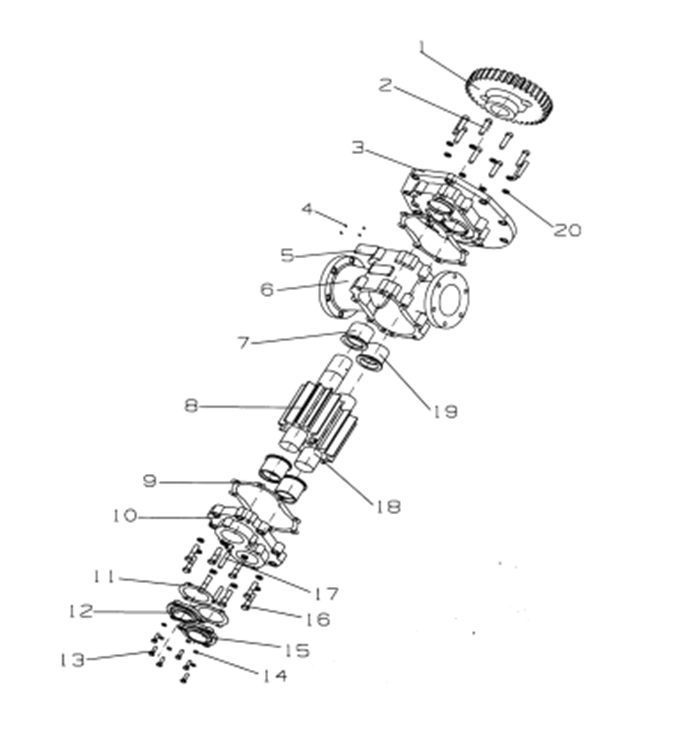

图1-2  4-240JY型机油泵装配图

1-齿轮；2,13-螺栓；3-前座板；4,16-螺钉；5-铭牌；6-泵体；7-左旋轴套；8-主动齿轮；9,11-垫片；10-后座板；12-上端盖；14,20-垫圈；15-下端盖；17-销；18-从动齿轮； 19-右旋轴套；20垫片
